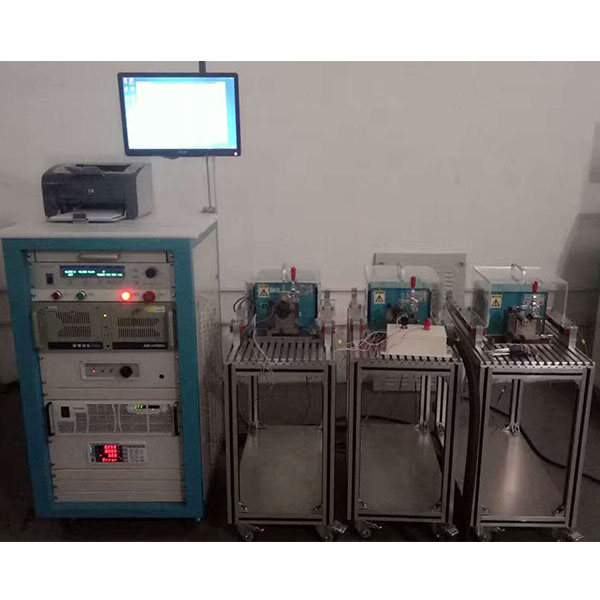

检测电机在额定扭矩下的转速；电流；转向等，测试完成后系统自动转换到另外一个测试机测试。测试结果自动判定及数据的自动保存，具有快速装夹，每小时可完成800个马达的测试。
客户可以根据自己的需求参考如下的测功机控制器型号进行系统选型， 软件及结构部分可以根据客户的实际应用进行量身定制。
|
控制器型号
|
采样速度
|
可提供通讯协议
|
通讯方式
|
提供测试软件
|
特点
|
|
HDC-1010
|
5-10PCS/S
|
是
|
RS-232
|
否
|
操作简单，价格便宜，适用于普通生产线上
|
|
HDC-1010-S
|
5-10PCS/S
|
是
|
RS-232
|
是
|
|
HDC-1020
|
20PCS/S
|
否
|
USB2.0
|
是
|
采集速度快，测试范围广，适用于普通生产线和普通实验室 t
|
|
HDC-1030
|
25PCS/S
|
否
|
USB2.0
|
是
|
|
HDC-1040
|
100PCS/S
|
否
|
GPIB/RS232
|
是
|
采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室
|
|
HDC-2010
|
100PCS/S
|
否
|
GPIB/RS232
|
是
|

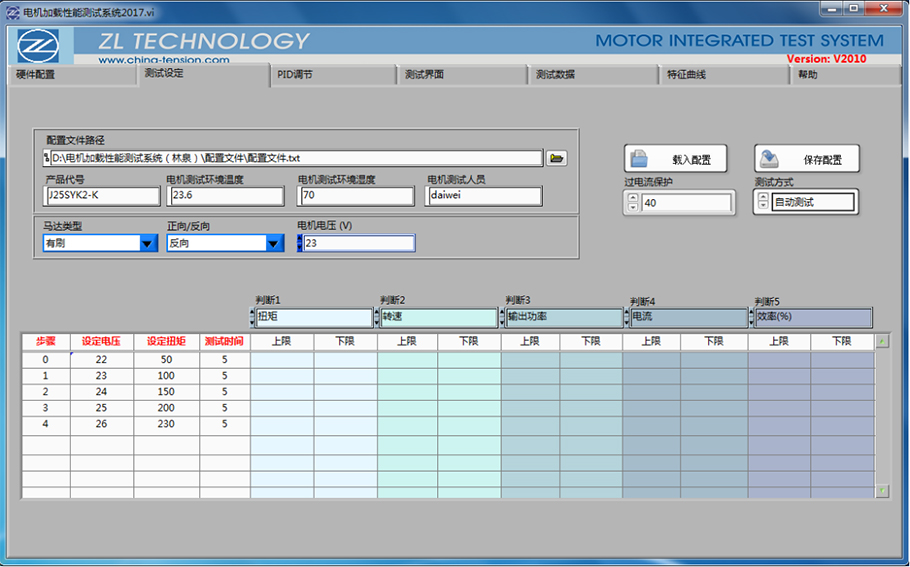

参数设定界面，工程师可以根据不同的产品设定不同的测试参数及其规格并保存，后续可以直接调用。

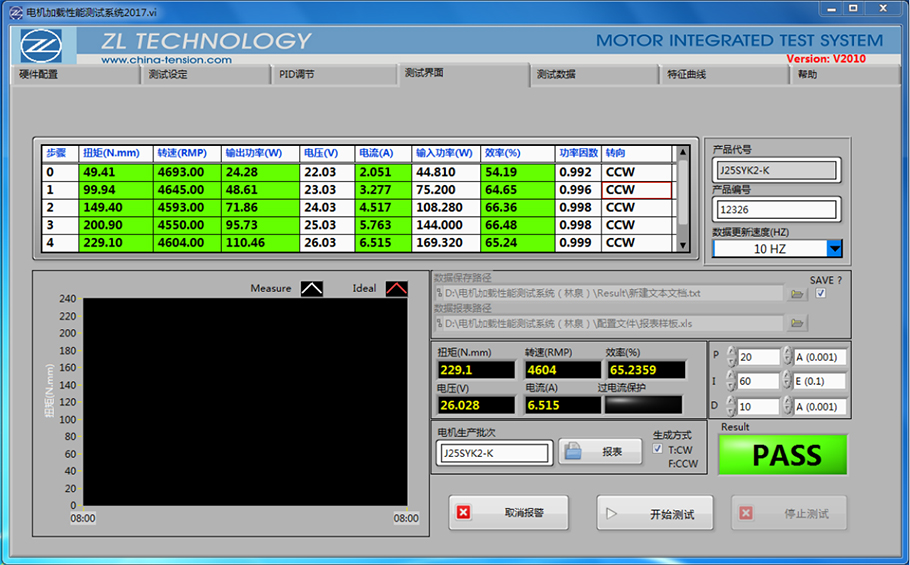

测试界面，根据设定的规格系统自动判定， 确保误判及提高测试效率

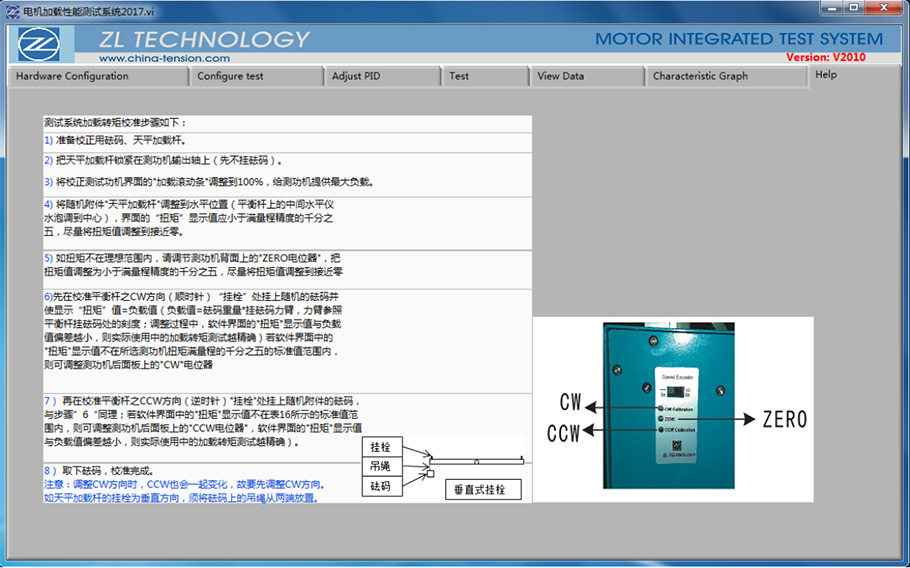

转矩校准帮助界面

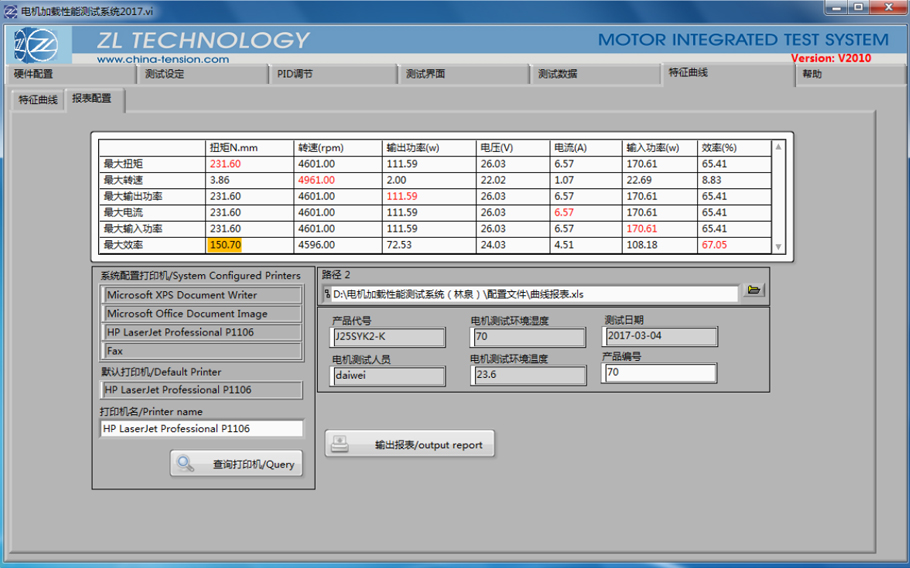

报表设置界面

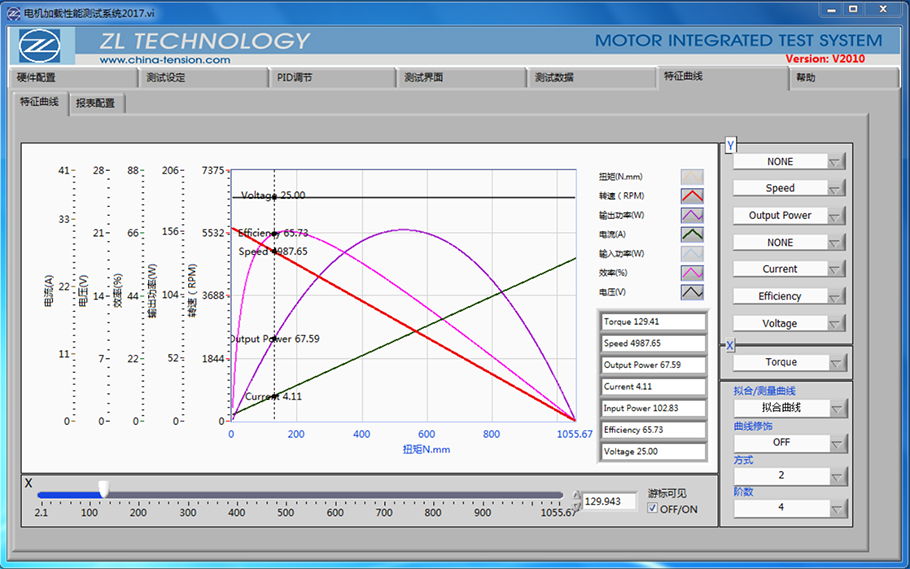

特征曲线

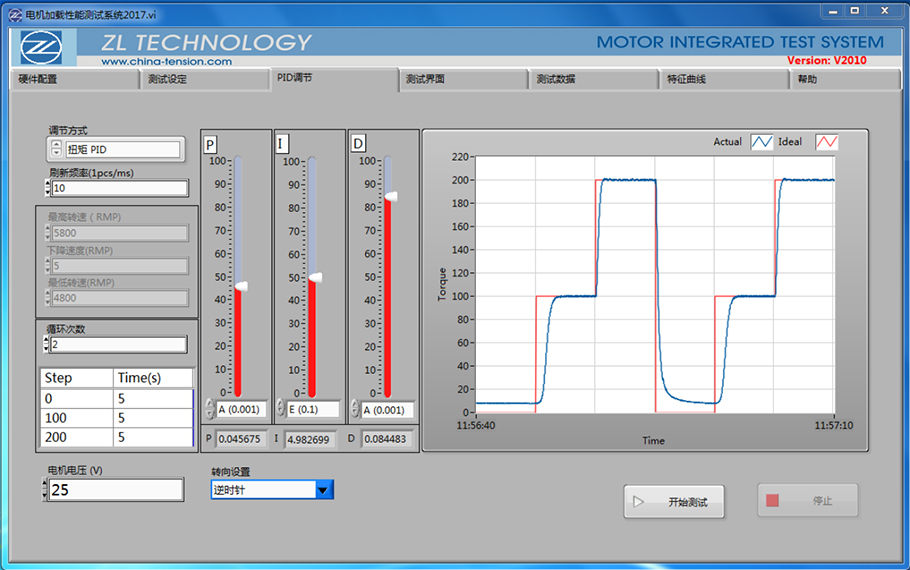

扭矩PID
|
序号 |
名称 |
技术要求 |
|
1 |
磁滞测功机 |
压缩空气冷却，转矩0.2N.m-1N.m,精度±0.05%，转速0-25000转，精度±0.02%，连续运行额定功率350W,短时5min运行800W,含校正平衡杆，法码。 |
|
2 |
磁滞测功机 |
压缩空气冷却，转矩6mN.m-30mN.m,精度±0.05%，转速0-25000转，精度±0.02%，连续运行额定功率20W,短时5min运行80W,含校正平衡杆，法码 |
|
3 |
磁滞测功机 |
压缩空气冷却，转矩0.1N.m-0.5N.m,精度±0.05%，转速0-25000转，精度±0.02%，连续运行额定功率120W,短时5min运行400W,含校正平衡杆，法码。 |
|
4 |
加载控制器 |
采用GPIB端口通迅，传输速度快，每秒采集100个扭矩、转速点。 |
|
5 |
工控机+显示器 |
Inter CPU；4G内存，500G硬盘，Philips液晶显示器 |
|
6 |
电参数测量仪 |
进口电参数仪(带外置分流器接口）电压：多个量程可选择，分辨率 0.01V；内置电流：20A，采样速率：10次/秒，GPIB通迅。 |
|
7 |
信号转换器 |
连接三个测功机，手动选择所需要使用的测功机，系统会自动转换所有信号。 |
|
8 |
机柜 |
L600*W600*H1015 |
|
9 |
分流器 |
横河的CT60，60A，精度：0.05% |
|
10 |
声光报警器 |
不合格时亮红灯，合格时亮绿灯。 |
|
11 |
测功机机架 |
L700*H632*W375 |
|
12 |
电机夹具 |
可上下左右微调 |
|
13 |
测试软件 |
中文界面；具有手动加载，自动加载，定点扭矩测试，全程测试等功能，能输出与保存数据报表和曲线报表的功能。如需定制报表格请提供相应模板，未提供按我司默认模板输出报表。 |
