汽车座椅马达综合测试系统

名称：汽车马达加载测试系统

型号：CMT-1040CS

产品简介：

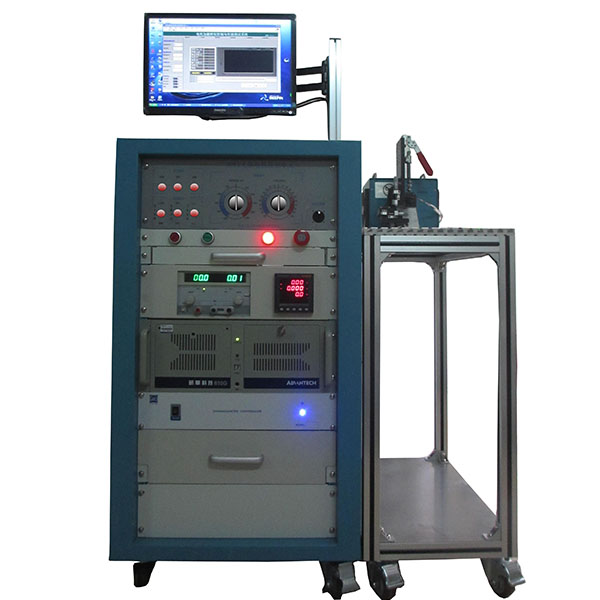

CMT-1040CS马达测试系统是一款先进的，可在计算机（Windows 7/xp）操作系统下进行数据采集的汽车座椅马达测试软件。由马达测试电源（AC/DC）；工业控制计算机；电参数仪；马达测试夹具；测试软件；磁滞测功机等组成。 CMT-1040CS测试软件用LABVIEW编写，具有特色的测试与图形绘制功能，可以计算并显示多个参数（扭矩，转速,输出功率，电压，电流，输入功率，效率，转向等）。凭借友好的用户界面,它所产出的测试数据可以储存显示并易于转换为表格。能够进行扭矩开环；扭矩·转速闭环控制,它可以根据客户要求进行订制.

功能介绍
选型参考

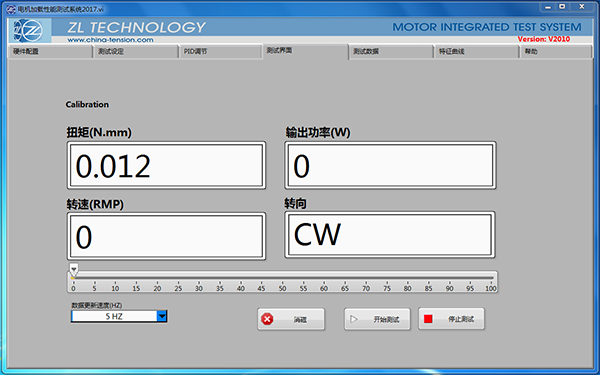

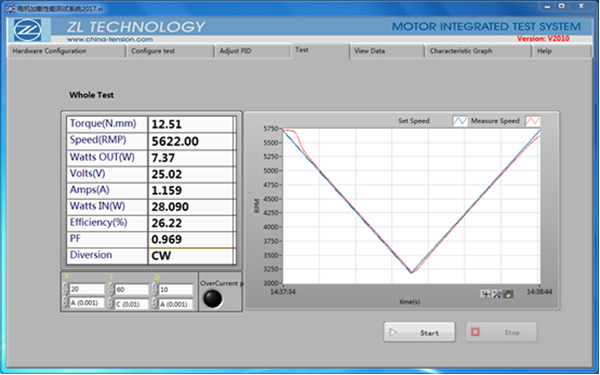

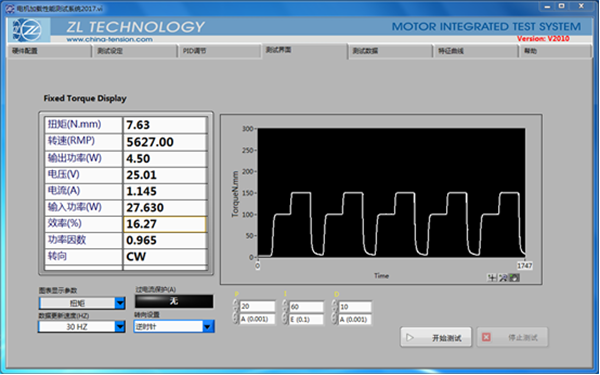

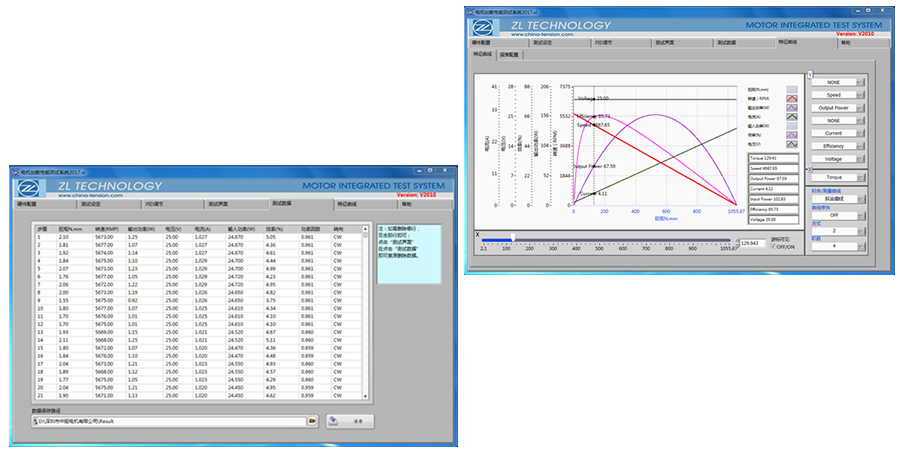

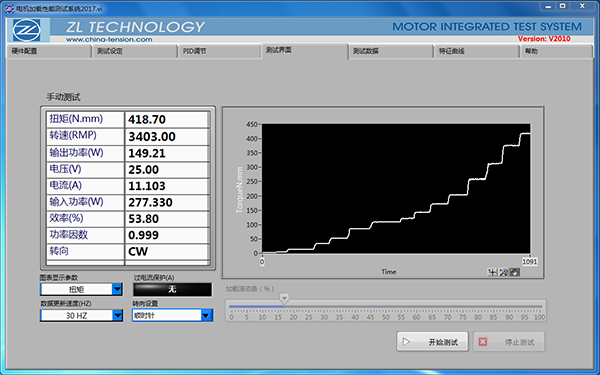

软件介绍
配置列表
操作视频

静态扭矩测试 :
①　根据产品尺寸；产品极数等参数和技术要求，针对静态扭矩进行测量
②.检测产品每个极的峰值静态扭矩，将旋转电机带动被测电机的定子，在此同时被测电机的转子连接扭矩测量感应装置。当被测电机旋转的时候，电机的定子也在旋转此时电机转子也将受到了反作用力矩，此力矩等同于我们的所需检测的静态扭矩，在转子的另外一端我们将此静态扭矩通过扭矩测量感应装置将他测量出来
③.工程师可设定系统判断静态扭矩的上下限,当测试的数组在范围内时结果合格并已绿色标识，反之以红色标识测试结果。
静态堵转测试:
①.根据产品尺寸；产品极数等参数和技术要求，针对PTC温控进行测量
②.一个系统能同时测试两个电机，因此需要两套工装。两个电机可以同时和分开测试相互之间互不影响和干涉。

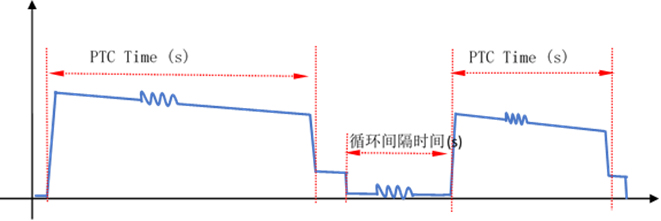

③.采用机械式堵转方式，工程师设定好测试方式后，将电机放入测试工装并将其固定和连接好，点击开始测试，系统会根据设定好的测试方式来检测出如下图所示的PTC 时间。

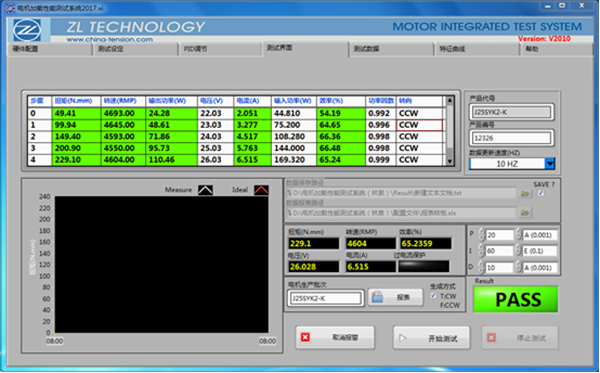

性能测试:
①.根据产品尺寸；产品极数等参数和技术要求，针对PTC温控进行测量
②. 检测产品的性能，根据工程师设定，正常情况先测试电机正转的空载测试检测其性能是否合格，如不合格将不测试后面的测试（工程师可设定不测试空载）。第二步、检测电机正转的负载测试,如不合格将不测试后面的测试（工程师可设定不测试负载）。第三步、检测电机正转堵转测试,如不合格将不测试后面的测试（工程师可设定不测试堵转）。第四步、测试检测反转的空载测试检测其性能是否合格，如不合格将不测试后面的测试（工程师可设定不测试空载）。第五步、检测电机反转的负载测试,如不合格将不测试后面的测试（工程师可设定不测试负载）。第六步、检测电机反转堵转测试,
如不合格将不测试后面的测试（工程师可设定不测试堵转）。
③. 工程师可设定系统判断参数的上下限，当测试的数组在范围内时结果合格并已绿色标识，反之以红色标识测试结果。（可根据客户需求制作测试软件）

返回列表

其他马达应用测试

控制器型号	采样速度	可提供通讯协议	通讯方式	提供测试软件	特点
HDC-1010	5-10PCS/S	是	RS-232	否	操作简单，价格便宜，适用于普通生产线上
HDC-1010-S	5-10PCS/S	是	RS-232	是	操作简单，价格便宜，适用于普通生产线上
HDC-1020	20PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验
HDC-1030	25PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验
HDC-1040	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室
HDC-2010	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室

序号	部件名称	技术要求
1	空载测试仪器	适用范围：各种直流有刷电机空载电压、电流、功率、转速测试测量范围500~99999RPM，测试速度约1s；
2	电机加载控制器	采用GPIB端口通迅，传送速度快、稳定性好。每秒获取100个扭矩和转速点峰值测试转速为99999RMP,
3	工业控制计算机	Intel I5 4460 CPU；硬盘500G；4G运行内存；标准工控机箱；华硕主板
4	工控机显示器	联想
5	电参数测试仪	通信方式：采用GPIB通讯，电源测量范围：0.1~600V;电流测量范围：0.01~20A。采样率约100KS/S
6	测功机	静音风扇冷却；转矩精度±0.5%FS；精度±0.1%FS。
7	电机供电电源	50V10A
8	测试机柜	L600W600H1015
9	测试机台	标准型测试机台
10	绝缘耐压测试仪器	MAX DC 6KV ；MAX AC 5KV
11	马达测试软件	中文界面；具有空载测试；负载测试；绝缘耐压测试等功能，能保存数据，输出报警等功能
