BHB系列鼓风型磁滞制动器

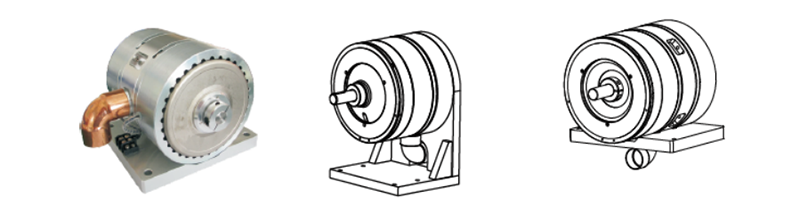

产品简介：
BHB系列磁滞制动器是在峰值功率下转矩控制/转矩测量的理想选择。这种设计允许连续的额定功率高达6000瓦（7000瓦间歇）。使用预加载轴承在BHB系列磁滞制动器允许运行在高达20000转每分钟的速度。特点是安装基板和接线板接线连接，以便简单地集成到您的应用程序中。

功能介绍

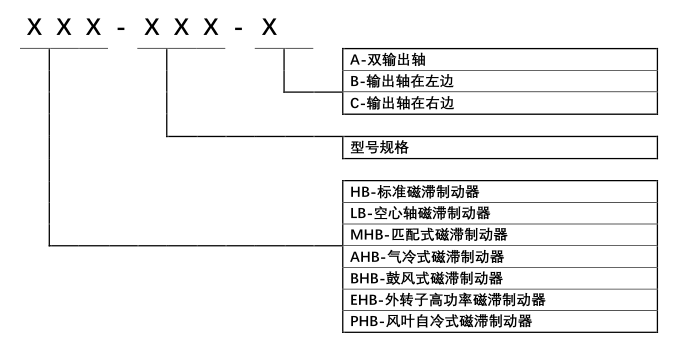

选型参考

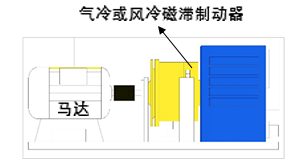

应用领域

工作原理

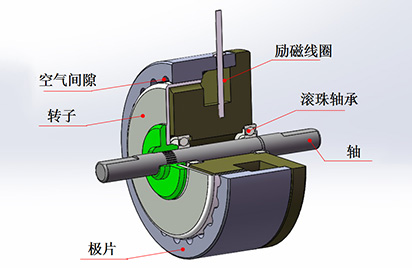

　　磁性中的滞后效应通过使用两个基本组件被应用于扭矩控制-网状磁极结构和特殊钢质转子/轴组件安装在一起，但不以物理接触方式。在极结构通电之前，拖曳杯可以在其轴承上自由旋转。当来自励磁线圈的磁化力施加到极结构时，气隙变成磁通场并且转子被磁性约束，从而在极结构和转子之间提供制动或离合作用。
　　这些磁滞装置的卓越设计提供了超越磁性颗粒和摩擦装置的若干固有优势。他们在无摩擦的设计原则下运作几乎没有磨损。这具有如下优点：预期寿命更长，扭矩可重复性更好，寿命周期成本优势，速度范围宽，环境优良稳定性和卓越的操作流畅性。

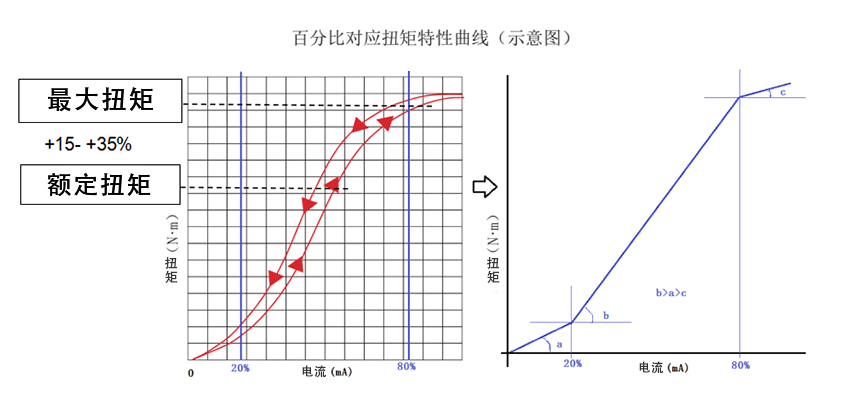

　　在电流控制磁滞制动器中，转矩的调节和控制由励磁线圈提供。这允许通过调整到励磁线圈的直流电流来完全控制转矩。从最小值（轴承阻力）到额定扭矩以上15-35％的最大值可调。这些制动器采用与我们的永磁磁滞制动器相同的工作原理，但是磁场被替换为磁场线圈，其提供了额定转矩所需的精确磁场强度。

残余磁力:

　　当励磁电流突然改变为低于初始值的50％且没有转动转子时会产生的残余磁力，运转时会使扭矩出现波动。有效的避免扭矩波动的方法有:
　　1.手动分别转动定子和转子的同时逐渐降低励磁电流；
　　2.在设备运行停机前逐渐降低励磁电流；
　　3.在设备运行停机前断开低励磁电流（定子和转子之间的相对转速在100转以上）

选型参考:

型号	额定扭矩	额定电流	电压	线圈电阻 {于 25℃±10%}	额定滑差功率				惯性矩	峰值转速
					加鼓风冷却		不加鼓风冷却
					5分钟	持续	5分钟	持续
	N.m	mA	VDC	Q	watts	watts	watts	watts	Kg-cm²	rpm
BHB-3	3	750	24	32	1500	900	680	165	6.8x10	20000
BHB-5	5	750	24	32	2000	1800	1000	200	1.31 x 10	25000
BHB-6	6	1500	24	16	3200	2800	1400	225	1.38x 10 ¯ ¹	25000
BHB-10	10	1500	24	16	4200	4000	1800	280	2.62 x 10	15000
BHB-12	12	1200	24	20	3500	3000	2000	700	5.6x10	12000
BHB-24	24	2400	24	10	7000	5500	4000	450	1-12x10 ²	8000
