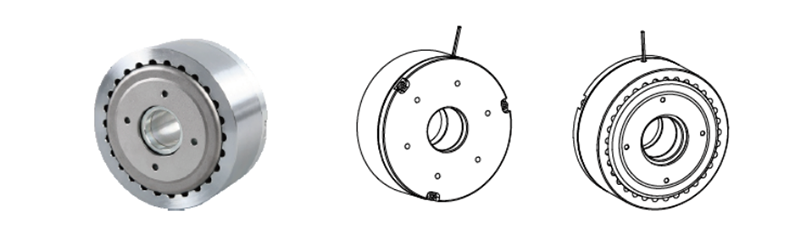

LB系列空心轴式磁滞制动器

产品简介：

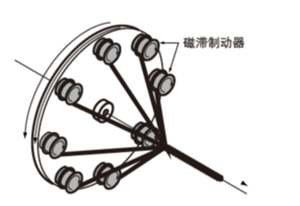

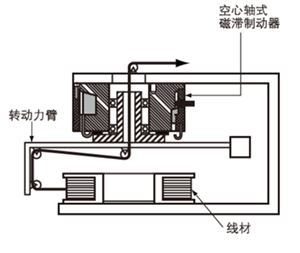

以标准型磁滞制动器为基础，去掉其轴承，在其转子上加入固定孔。为线材被动放卷提供恒张力控制，主要用于飞锭收卷操作设备的张力控制、螺旋缠绕操作和编织应用。这些制动器是提供无轴承，基于应用的要求也可作为一个“匹配”的设计。轴承必须由机械设计商提供。

功能介绍
选型参考
应用领域

工作原理

　　磁性中的滞后效应通过使用两个基本组件被应用于扭矩控制-网状磁极结构和特殊钢质转子/轴组件安装在一起，但不以物理接触方式。在极结构通电之前，拖曳杯可以在其轴承上自由旋转。当来自励磁线圈的磁化力施加到极结构时，气隙变成磁通场并且转子被磁性约束，从而在极结构和转子之间提供制动或离合作用。
　　这些磁滞装置的卓越设计提供了超越磁性颗粒和摩擦装置的若干固有优势。他们在无摩擦的设计原则下运作几乎没有磨损。这具有如下优点：预期寿命更长，扭矩可重复性更好，寿命周期成本优势，速度范围宽，环境优良稳定性和卓越的操作流畅性。

　　在电流控制磁滞制动器中，转矩的调节和控制由励磁线圈提供。这允许通过调整到励磁线圈的直流电流来完全控制转矩。从最小值（轴承阻力）到额定扭矩以上15-35％的最大值可调。这些制动器采用与我们的永磁磁滞制动器相同的工作原理，但是磁场被替换为磁场线圈，其提供了额定转矩所需的精确磁场强度。

残余磁力:

　　当励磁电流突然改变为低于初始值的50％且没有转动转子时会产生的残余磁力，运转时会使扭矩出现波动。有效的避免扭矩波动的方法有:
　　1.手动分别转动定子和转子的同时逐渐降低励磁电流；
　　2.在设备运行停机前逐渐降低励磁电流；
　　3.在设备运行停机前断开低励磁电流（定子和转子之间的相对转速在100转以上）

选型参考:

型号	额定扭矩	额定电流	电压	线圈电阻（于25℃±10%）	重量	额定滑差功率		峰值转速
	额定扭矩	额定电流	电压	线圈电阻（于25℃±10%）	重量	5分钟	持续	峰值转速
	kg*cm	mA	VDC	0	kg	watts	watts	rpm
LB-202	2	200	24	120	0.41	75	20	5000
LB-302	3	390	24	62	0.9	120	35	5000
LB-502	5	390	24	62	0.9	120	35	5000
LB-103	10	400	24	60	1.70	320	80	3000
LB-203	20	315	24	76	3.40	460	115	3000
LB-303	30	1200	24	20	5.12	680	165	2500
LB-503	50	1200	24	20	9.30	1000	200	2000
LB-114	100	1200	24	20	22	1200	350	1800
LB-124	120	1200	24	20	22.0	1200	350	1800
